CBEC225系列 | 面向紧凑型无人机电子系统的浮动板对板互连方案

无人机在航拍、农业植保、物流运输、巡检及户外作业等场景中的应用不断拓展，使得机载电子系统正向轻量化、小型化和高度集成方向发展。电机、飞控、传感器、电源管理及通信等功能模块进一步集成，对内部互连的空间利用率、机械可靠性及信号传输性能提出了更高要求。

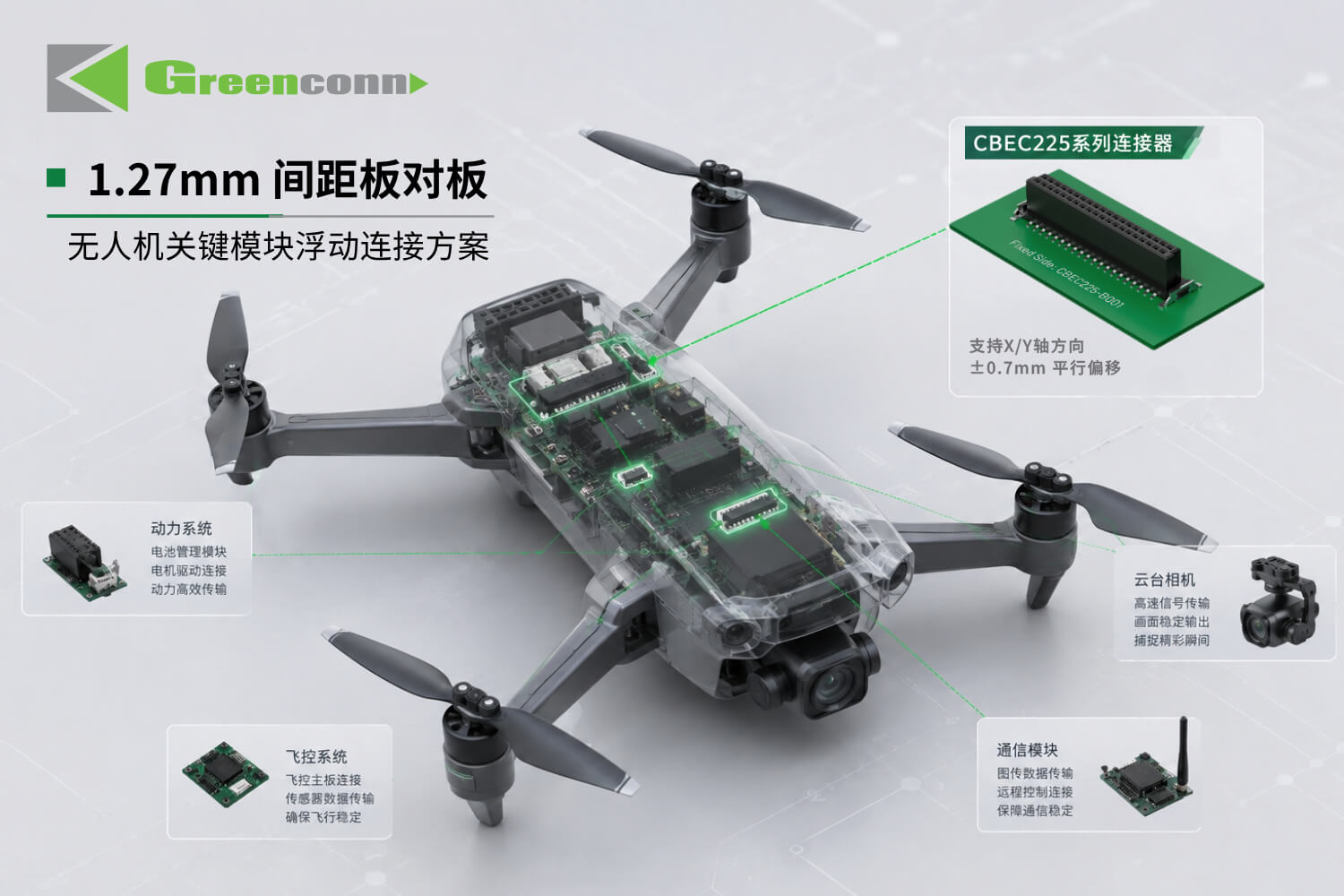

（无人机内部电子模块互连示意）

无人机内部通常采用板对板、线对板、IDC及FPC/FFC等多种互连方式，不同连接方案对应不同的模块布局与传输需求。对于飞控、电源管理及传感器等关键电子模块，连接器不仅承担电源与控制信号传输，还需要在持续振动、装配偏差及复杂电磁环境下保持稳定连接。

无人机内部互连的关键挑战

受整机尺寸、重量及模块布局限制，无人机内部电子系统需要在有限空间内实现高密度互连。同时，电机等部件运行产生的持续振动，以及户外应用中的温度变化和复杂电磁环境，也对连接器的机械与电气性能提出了更高要求。

针对关键电子模块的板级互连，连接器主要需要兼顾：

· 紧凑布局：在有限PCB空间内实现高密度板间连接；

· 装配适配：应对模块装配过程中产生的位置偏差；

· 机械可靠性：承受持续振动及反复插拔带来的机械应力；

· 信号稳定性：满足控制及传感信号的稳定传输需求；

· 环境适应性：适应不同温度及户外运行条件。

小间距浮动板对板连接方案

针对无人机关键模块对紧凑布局和装配适配性的需求，Greenconn CBEC225系列板对板连接器采用1.27mm间距设计，并支持X/Y轴方向±0.7mm平行浮动补偿，可在有限PCB空间内实现高密度板间互连，同时为模块装配提供一定的位置偏差容许度。

在持续振动及复杂工作环境下，连接器的机械稳定性和电气隔离同样重要。CBEC225系列经过机械耐久等相关测试，并具备稳定的绝缘性能，可满足无人机电子模块对长期可靠互连的应用需求。

对于飞控、电源管理及传感器等需要紧凑布局、装配适配及稳定信号传输的模块，CBEC225系列可提供相应的板对板互连选择。

（CBEC225系列1.27mm间距浮动板对板连接器选型）

CBEC225系列主要参数

额定电流： 1.7A/Pin

耐压 ：500V AC/分钟

绝缘阻抗： 10000MΩ

机械耐久：500次

工作温度： -55℃~125℃

传输速度：8Gbps

适用于无人机关键电子模块

凭借小间距设计、浮动补偿以及稳定的电气与机械性能，CBEC225系列可用于无人机内部多种板级互连场景，包括：

· 飞控主板

· 电源管理板

· IMU传感器模块

· 遥控与通信模块

对于需要在有限空间内实现高密度板间连接，同时兼顾装配偏差、机械可靠性及信号传输性能的无人机电子系统，Greenconn浮动连接器系列可提供灵活的板对板互连方案。
