应用案例｜GB01系列线对板连接器在汽车EPS系统中的应用

EPS系统中的关键连接

在电子助力转向系统（EPS，Electric Power Steering）中，连接器负责核心电源与信号传输任务，连接ECU、扭矩传感器及助力电机等关键部件。随着汽车电子系统小型化与智能化发展，对连接器的可靠性、抗振动能力以及安装适配性提出了更高要求。

（Greenconn GB01系列连接器适用于汽车EPS控制模块中的紧凑型互连需求）

适用于EPS系统的线对板连接方案

针对EPS系统中紧凑化安装与稳定连接需求，Greenconn GB01系列1.25mm间距线对板连接器提供2~15Pin规格选择，可灵活适配不同控制模块及线束布局方案。其小间距设计不仅适合紧凑型控制单元，也有助于优化模块内部空间利用率，实现高密度布线和模块小型化的工程需求。

GB01系列采用锁扣结构设计，有助于降低振动环境下的连接松脱风险，提升系统运行稳定性。同时，产品外壳采用PBT工程塑料材料，兼具机械强度高、耐热及耐化学腐蚀特性，可满足EPS系统长期稳定连接需求。

n GB01系列产品特性

· 1.25mm小间距设计，适合紧凑型安装空间

· 支持2~15Pin规格配置

· 额定电压：50V AC/DC

· 最大额定电流：1A/Pin

· 耐电压：500V AC

· 绝缘电阻：100MΩ Min

· 锁扣结构设计，提升连接稳定性

· 端子防变形设计，提高装配可靠性

n GB01系列产品选型

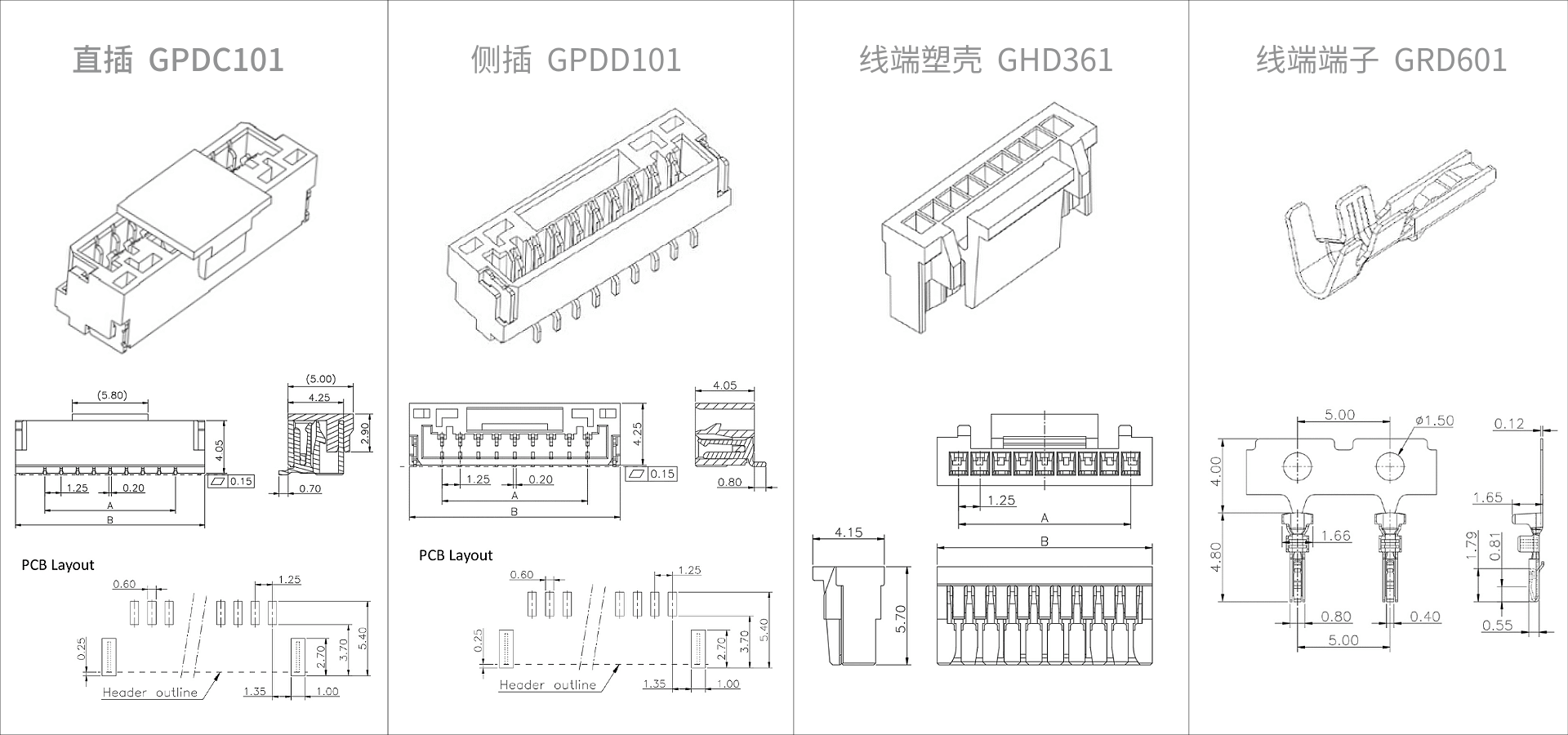

（Greenconn GB01系列线对板连接器结构示意）

n 灵活适配多种电子设备

除汽车EPS系统外，GB01系列线对板连接器还可应用于工业控制、机器人设备、医疗电子及消费电子等领域。

对于存在高密度布线、空间受限或长期稳定连接需求的电子设备，GB01系列可提供稳定可靠的板端互连方案。

（GB01系列线对板连接器适用于汽车电子与工业设备等应用场景）

稳定互连，助力智能化发展

随着新能源汽车、智能驾驶及车身控制系统的发展，汽车电子对小型化、高可靠连接方案的需求持续增加。Greenconn持续优化GB01系列在结构稳定性、环境适应性及应用匹配性方面的性能，为汽车电子及工业设备提供稳定、可靠的互连方案。
