应用解析 | 开放式卡边BTB连接器在紧凑型PCB模块中的应用
随着设备小型化与模块化设计的发展，PCB之间的高密度连接需求不断提升。在智慧楼宇、工业控制、传感器模块及线性照明等应用中，连接器不仅需要实现稳定的电力与信号传输，还需兼顾结构紧凑性、装配精度与布线灵活性。
比如，在电梯传感器等设备中，由于系统长期处于振动、频繁启停及持续运行环境，内部连接方案对连接稳定性、空间利用率及模块化设计能力提出更高要求。尤其在紧凑型PCB布局中，如何在有限空间内提升触点密度并保持可靠连接，成为连接器设计的重要方向。

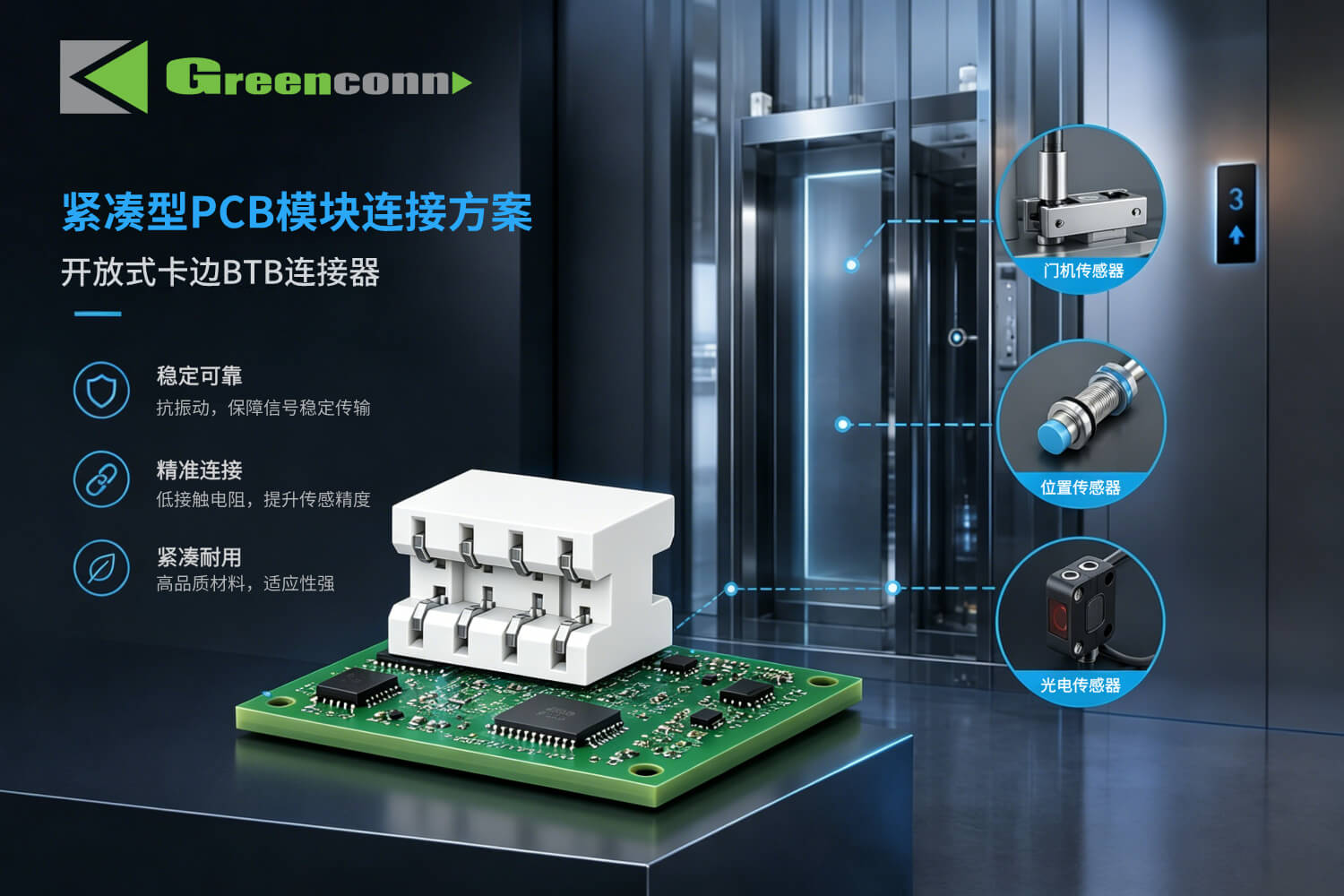

（Greenconn CBFA201开放式卡边BTB连接器在紧凑型PCB模块中的应用）
面向高密度PCB连接的开放式卡边设计
针对高密度PCB模块连接需求，Greenconn 推出 CBFA201 开放式卡边BTB连接器方案。CBFA201系列采用2.0mm间距设计，通过双面接触结构提升有效触点数量，在有限安装空间内兼顾连接密度与稳定电气性能。同时，开放式端部结构有助于进一步缩短连接器尺寸，适用于紧凑型设备设计。
连接器中央采用极化定位结构，可在对接过程中实现PCB预定位与稳定装配，提升连接一致性与装配可靠性。该方案还支持电源与信号混合布线，为不同模块设计提供更高灵活性。
关键设计特性
• 微型化设计：单个触点长度低至1.0mm，适用于紧凑型PCB布局
• 双面接触结构：提升标准1.6mm PCB的连接密度与空间利用率
• 高电流能力：4Pin/6Pin方案单Pin最高支持3A电流传输
• 精准对接：中央极化定位结构提升PCB装配稳定性
• 灵活扩展：支持共面式及扩展卡式PCB连接方案
• 混合布线：支持电源与信号组合连接设计

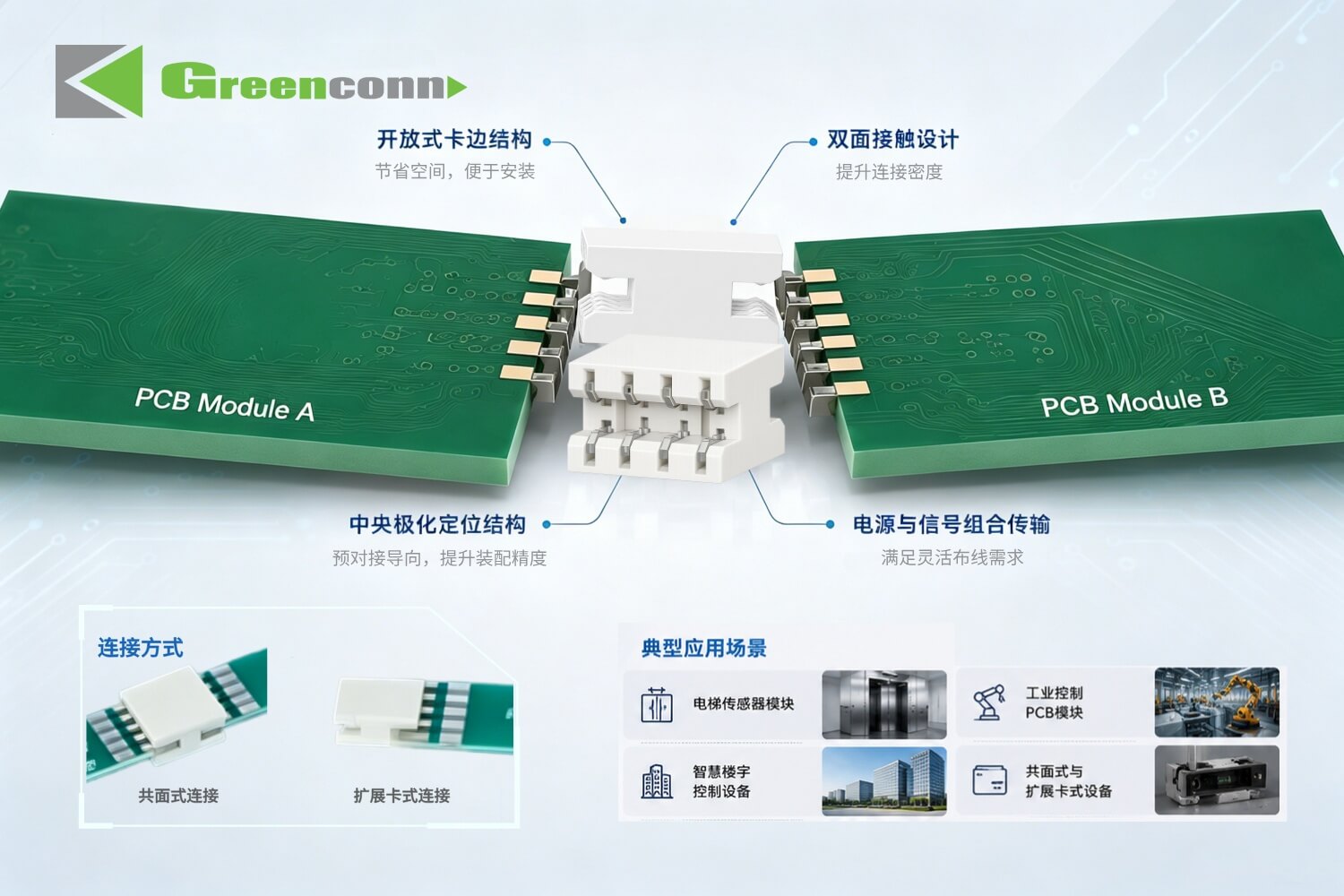

（Greenconn CBFA201系列开放式卡边BTB连接器结构特点）
典型应用场景
• 电梯传感器模块
• 智慧楼宇控制设备
• 工业控制PCB模块
• 共面式与扩展卡式设备设计
智慧楼宇与工业设备加速向高集成化方向发展，PCB模块之间的连接方案也趋向小型化、高密度与高稳定性。Greenconn CBFA201 开放式卡边BTB连接器方案，可为紧凑型设备提供稳定、灵活且高密度的PCB连接支持，满足多样化模块设计需求。
更多连接器定制方案，欢迎联系 Greenconn 工程团队。
