浮动连接器在户外 LED 显示屏中的工程应用

在户外 LED 显示系统中，连接器并非最显眼的部件，却直接影响整屏的稳定性与长期运行可靠性。

随着显示屏规模扩大、模组拼接数量增加，并长期运行于户外环境，内部互连结构所承受的机械与环境应力也随之增加。

户外 LED 显示系统的连接挑战

典型的户外 LED 显示屏由多个显示模组与控制板单元拼接构成，在运行过程中不可避免地受到装配公差、结构振动以及环境温差变化的影响。

在高密度模组互连场景下，传统刚性连接方式容易将机械应力直接传递至焊点或接触界面，进而增加连接失效风险。

在此类应用中，连接方案需要在电气性能、结构稳定性与装配容错之间实现合理平衡。

浮动连接结构的工程设计思路

浮动连接器通过在多个方向提供有限的位移补偿能力，使连接界面能够吸收装配与运行过程中的微小偏差。
在户外 LED 显示屏应用中，该结构有助于：

· 缓解模组拼接与板端安装带来的位置偏差

· 降低振动及热胀冷缩对接触界面的长期影响

· 在复杂工况下维持稳定的电气接触状态

这种设计思路更符合模块化显示系统的工程需求。

Greenconn浮动连接器在 LED 显示系统中的应用

Greenconn 提供的浮动连接器方案，适用于显示模组与控制板之间的板级互连，在结构稳定性、信号传输与装配容错之间实现工程层面的平衡。

关键工程特性（应用参考（CGAC203&GGAC203））：

· 多方向浮动补偿能力
支持X/Y轴±0.6 mm位移补偿，Z轴可实现旋转角度移动，有助于吸收装配公差与结构微变形；

· 信号与电源并行传输能力
高速信号支持16GT/s，电源 Pin额定3A/Pin，满足显示系统的数据与供电需求；

· 环境适应能力
工作温度范围覆盖-55℃~105℃，适应户外昼夜及季节温差变化；

· 装配与制造兼容性
支持 SMT 贴装方式，适合规模化生产及高密度 PCB 布局。

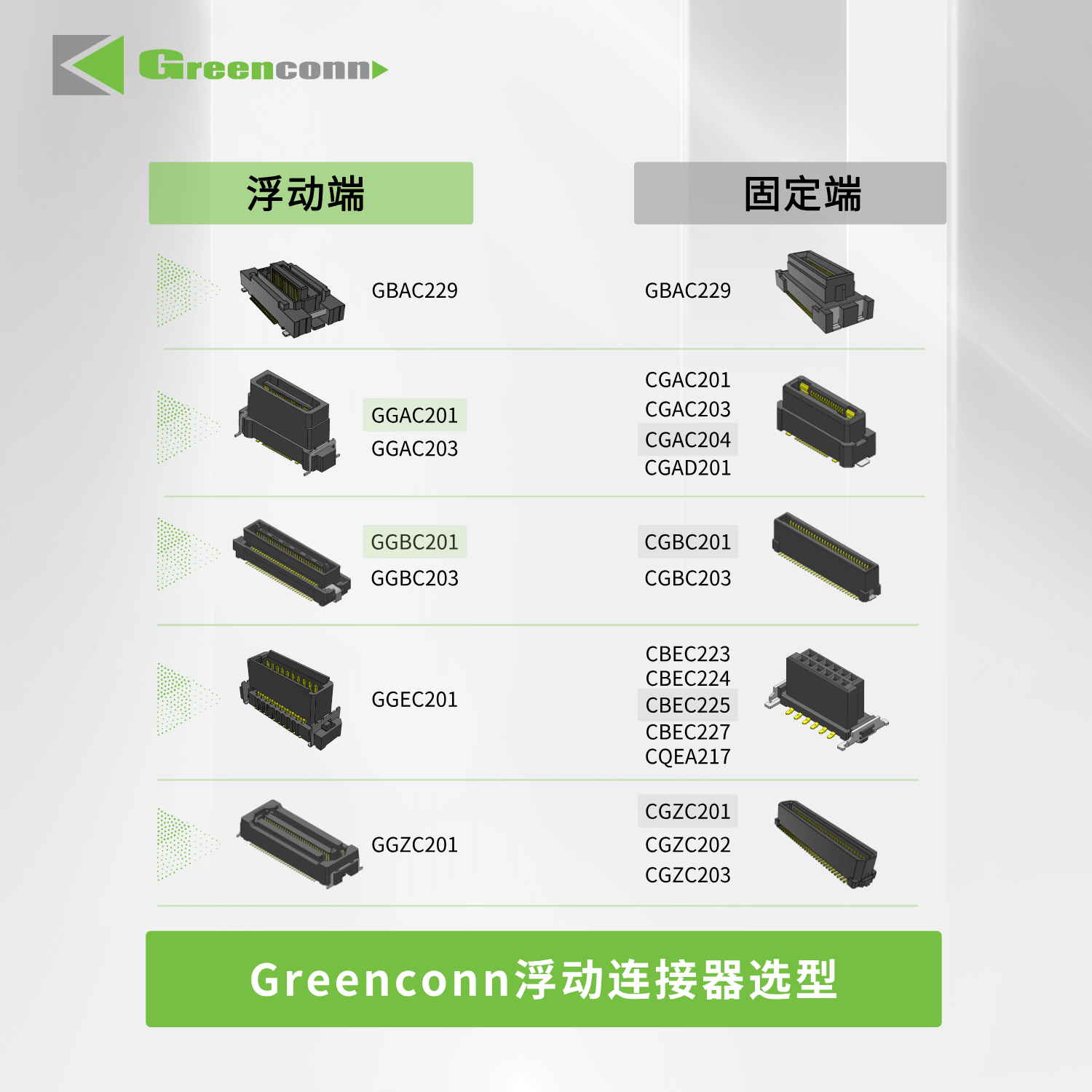

(Greenconn浮动连接器选型）

浮动连接器的典型应用场景拓展

除户外 LED 显示屏外，浮动连接器的位移补偿与连接稳定特性，也适用于其他对装配容错和长期运行可靠性有要求的系统，包括：

· 室内高密度拼接显示系统与商业显示墙

· 控制中心、指挥系统等连续运行显示设备

· 工业人机界面（HMI）及工控显示终端

· 模块化电子系统与可维护板级互连结构

在存在装配偏差、结构应力或环境变化的应用场景中，浮动连接方案可作为传统刚性连接的有效补充。

如需了解浮动连接器的详细技术规格，或针对 LED 显示系统进行连接方案选型与定制，可联系 Greenconn 获取进一步的工程支持。
