Wafer连接器的核心构造与性能优势

Wafer连接器作为一种关键的电子组件，在现代电子设备中扮演着至关重要的角色。其独特的结构设计和功能特点使其成为连接电路的理想选择。本文将为您详细介绍Wafer连接器的结构特点。

一、基本结构

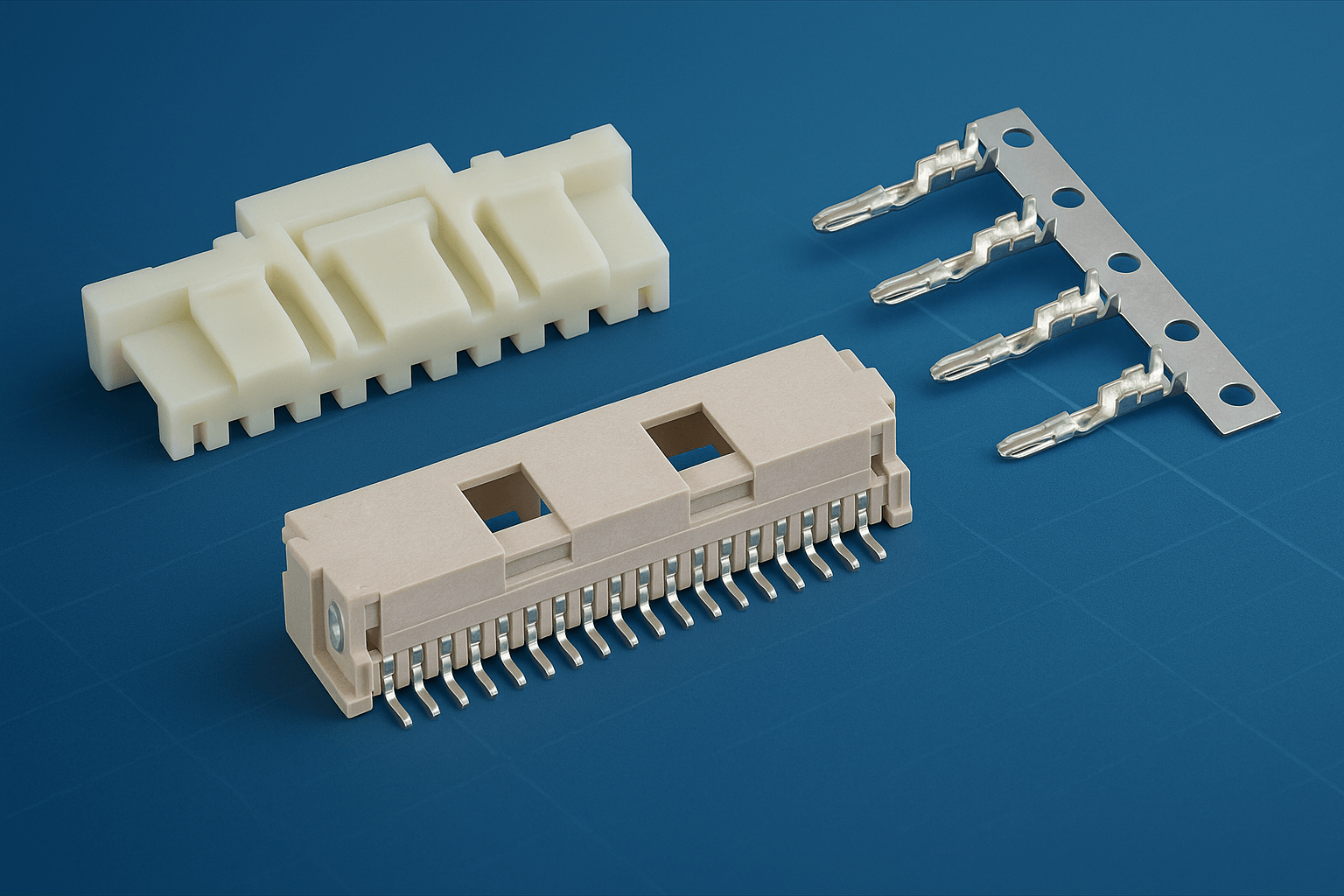

Wafer连接器的基本结构通常包括三个主要部分：Header（排针）、Crimp（压接端子）和Housing（外壳）。

• Header（排针）‌：这是连接器的公端部分，由一系列金属针脚组成，这些针脚被固定在一个塑料外壳中。Header部分在使用时通常焊接到PCB板上，为电路提供稳定的电气连接点。
• Crimp（压接端子）‌：这是连接器的母端部分，用于压接电线。Crimp端子由金属制成，具有弹性的接触点，可以牢固地夹持电线的导体部分，实现电气连接。
• Housing（外壳）‌：这是连接器的塑料外壳部分，用于固定和保护内部的金属接触点。Housing还起到绝缘的作用，防止电气短路。

二、结构特点

Wafer连接器的结构设计具有以下特点：

• 扁平化设计：Wafer连接器的外形扁平，适合于空间受限的应用场景，如智能手机、平板电脑等便携式电子设备。
• 高密度引脚排列：Wafer连接器的引脚排列密度高，可以在有限的空间内提供多个连接点，实现复杂电路的高效连接。
• 线对板连接：Wafer连接器的一端（公端）焊接到PCB板上，而另一端（母端）则设计为压接电线，无需焊接，简化了装配过程。
• 极性设计：部分Wafer连接器带有极性标记，以防止错误的配对和连接，提高了连接的可靠性。
• 兼容性：Wafer连接器与排针兼容，使其易于配对，且具有较高的性价比。

三、应用领域

Wafer连接器广泛应用于消费电子、汽车电子、工业控制、医疗设备等多个领域。其小型化、高密度布线、高速信号传输、可靠性和稳定性等特点使其成为现代电子行业中的重要组成部分。

Wafer连接器凭借其独特的结构设计和功能特点，在电子设备中发挥着不可或缺的作用。随着技术的不断进步，Wafer连接器的设计和性能也在不断发展，以满足不断变化的市场需求。
