面向智能汽車系統的浮動高速板對板連接解決方案

隨著智能駕駛和電子電氣（E/E）架構持續升級，汽車電子系統正向更高算力、更高集成度及更高速的數據傳輸發展。中央計算平臺、智能駕駛域控制器、毫米波雷達、攝像頭、激光雷達以及車載網關等核心模塊之間，需要建立穩定、高效的高速互連，以實現高速、穩定的數據傳輸與實時處理。

汽車電子系統需長期面對振動、衝擊、溫度循環以及PCB裝配公差等複雜工況，連接器不僅需要滿足高速信號傳輸要求，還需兼顧信號完整性（SI）、裝配容差及長期可靠性。

專為汽車電子高速互連而設計

針對汽車電子高速傳輸、高密度集成及複雜工況的應用需求，Greenconn GD01系列1.27mm高速連接器通過浮動補償結構、優化的接觸系統及可靠的機械設計，在高速傳輸性能、裝配效率及長期可靠性之間實現良好平衡，為汽車電子系統提供可靠的板對板連接解決方案。

l 高速數據傳輸

雙觸點端子設計，有效降低接觸電阻，支持最高 8 Gbps 數據傳輸，可滿足智能駕駛、域控制器及其他汽車電子系統對高速信號互連的需求。

l 浮動補償設計

支持X/Y方向0.7mm內平行偏移量，X方向3~5°、Y方向2°內傾斜角度浮動補償，有效吸收PCB裝配偏差，降低焊點及連接器本體受力，提高自動化裝配良率，並增強系統抗振可靠性。

l 面向自動化裝配優化

採用耐高溫LCP絕緣材料，具有優異的尺寸穩定性及耐回流焊性能，可滿足SMT生產工藝要求；導向結構結合CAP防呆設計，可有效降低誤插風險。

l 增強機械可靠性

雙孔固定片及加固焊接結構，進一步提升PCB固定強度，有助於分散外部機械應力，在外力衝擊條件下，仍能滿足汽車電子系統可靠運行需求。

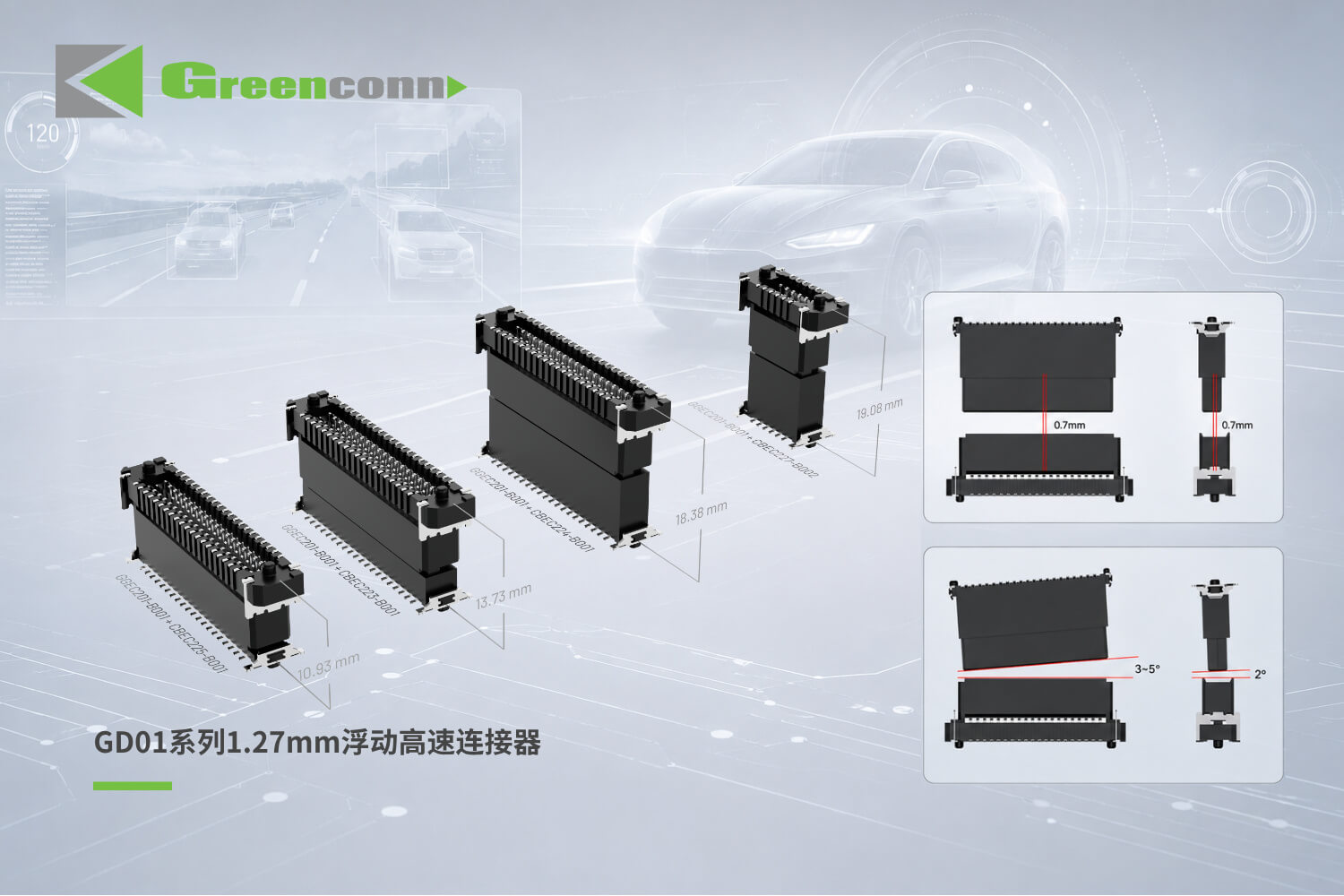

（Greenconn GD01系列1.27mm浮動高速連接器結構示意圖）

典型應用

GD01系列適用於需要高速、高可靠板對板連接的汽車電子系統，包括：

· 中央計算平臺

· 智能駕駛域控制器

· 車載網關

· 智能座艙電子系統

· 毫米波雷達及攝像頭模塊

· 電池管理系統

· 電機控制器

助力智能汽車電子產業升級

汽車電子系統不斷向高速化、高集成化演進，連接器不僅承擔著數據傳輸任務，更直接影響整機的裝配可靠性及長期運行穩定性。

Greenconn持續優化GD01系列的材料選型、接觸系統及結構設計，並依託IATF 16949汽車質量管理體系進行產品開發與製造，為智能汽車電子系統提供兼具高速傳輸性能、浮動補償能力及長期可靠性的板對板連接解決方案。
