AGV安全控制系統中的高速板對板互連｜GBEC209系列

AGV（自動導引運輸車）在工業自動化與智慧物流系統中的應用正在持續擴大。隨著系統功能從基礎搬運向自主路徑規劃、多感測器融合與協同調度演進，其內部電子架構也變得更加複雜。

在典型AGV控制系統中，安全控制模組負責對運行狀態進行即時監測，並在檢測到異常情況（如碰撞、急停或安全區域侵入）時執行保護動作，以確保設備與人員安全。

安全控制模組通常由多個功能板卡組成，這些板卡之間依賴高速板對板連接器實現電源與訊號互連。

（GBEC209系列為AGV安全控制系統提供穩定高速的板對板互連支援）

AGV安全控制系統互連挑戰

在AGV安全控制系統中，板級互連需滿足多種功能需求，其主要挑戰包括：

訊號完整性

安全控制系統需要穩定傳輸來自急停迴路、碰撞檢測模組及安全感測器的訊號。任何訊號波動或中斷都可能影響系統回應的一致性。

高速資料互連

隨著工業乙太網與多控制板架構的應用，AGV系統內部的資料通訊速率不斷提升。板對板互連需要支援控制模組之間的高速資料交換。

電磁相容性（EMC）

AGV內部通常包含馬達驅動、電源轉換及無線通訊模組，電磁環境複雜。互連系統需要降低串擾與訊號反射，以保證系統穩定運行。

機械可靠性

AGV長期運行於振動與衝擊環境中，連接系統需要具備穩定接觸性能與長期機械可靠性。

GBEC209系列1.27mm高速板對板互連方案

Greenconn GBEC209系列1.27mm高速板對板連接器面向工業控制與高密度電子系統設計，用於實現AGV安全控制模組之間的電源與訊號互連。

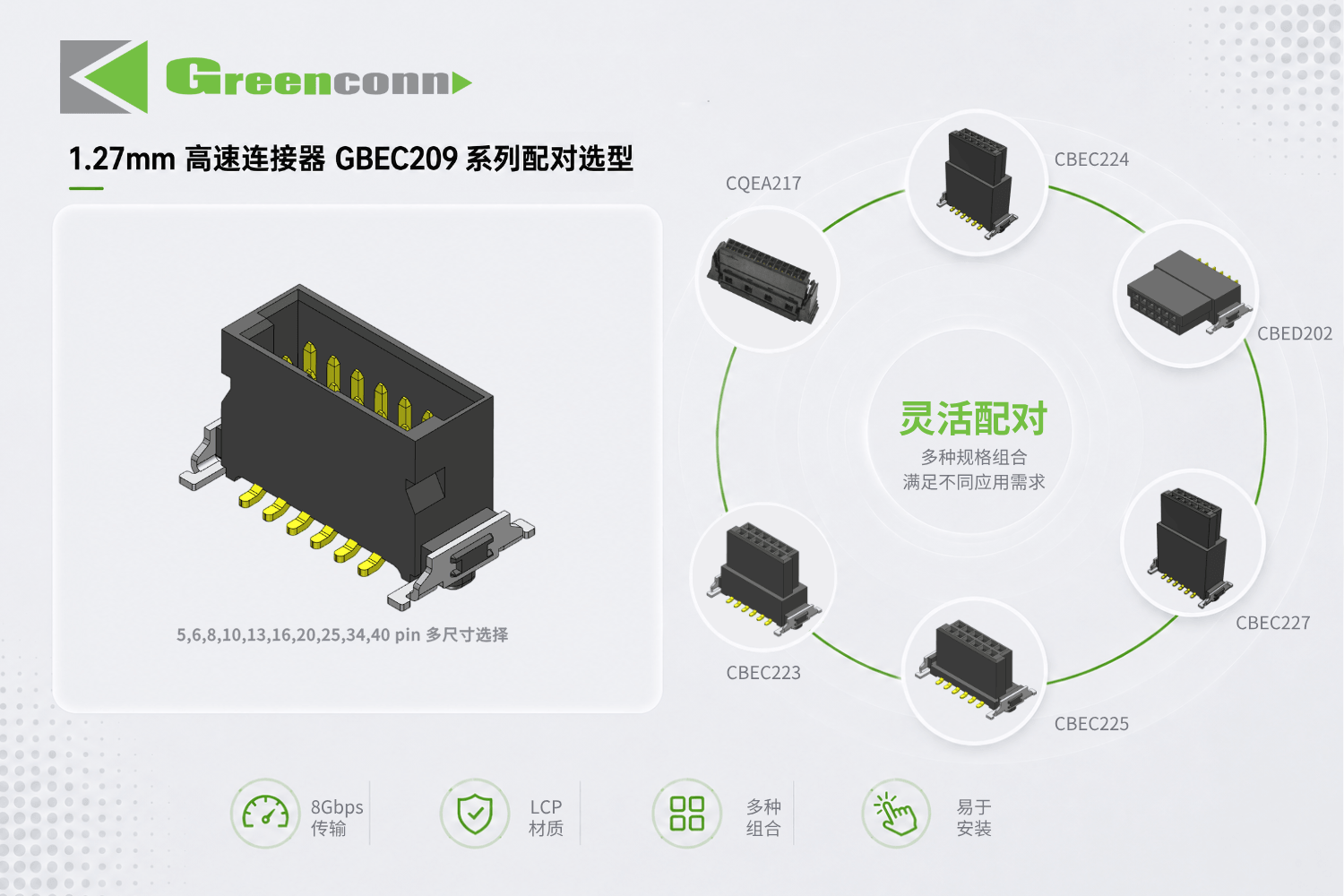

（Greenconn 1.27mm高速板對板GBEC209系列連接器配對選型）

該系列支援最高8Gbps資料傳輸速率，可滿足多通道訊號與控制資料並存的系統架構需求。

透過優化接觸結構設計，產品有助於維持穩定的阻抗特性，並降低訊號反射與傳輸損耗，從而提升整體訊號完整性。

關鍵參數

· 傳輸速率：8Gbps

· 額定電流：1.7A/Pin

· 耐壓：500V AC/min

· 絕緣阻抗：10000MΩ

· 接觸電阻：25mΩ

· 工作溫度：-55℃ ~ +125℃

應用範圍

GBEC209系列適用於需要高速板級互連的工業電子系統，包括：

· AGV安全控制系統

· 工業機器人控制系統

· 安全PLC系統

· 工業自動化控制設備

· 伺服驅動與運動控制系統

（Greenconn 1.27mm 高速連接器應用場景）

隨著工業自動化系統向更高整合度與分散式控制架構發展，板級互連在系統穩定性中的作用持續增強。高速板對板連接器不僅用於實現電源與訊號傳輸，同時也影響系統的訊號完整性、通訊穩定性與長期運行可靠性。

GBEC209系列適用於多種工業控制與自動化應用中的高速板級互連需求。
