线对板连接器可靠性保障：从设计到制造的全流程控制

线对板连接器作为电源与信号从线束端至PCB板端的关键接口，其可靠性直接影响系统稳定性与寿命。由于其一端连接柔性线缆、另一端焊接在刚性电路板上，极易在振动、拉力、热循环等应力作用下出现接触不良或焊点疲劳。
因此，从设计选型、制造验证到装配使用，应以全流程管控思维建立稳定可靠的连接体系。

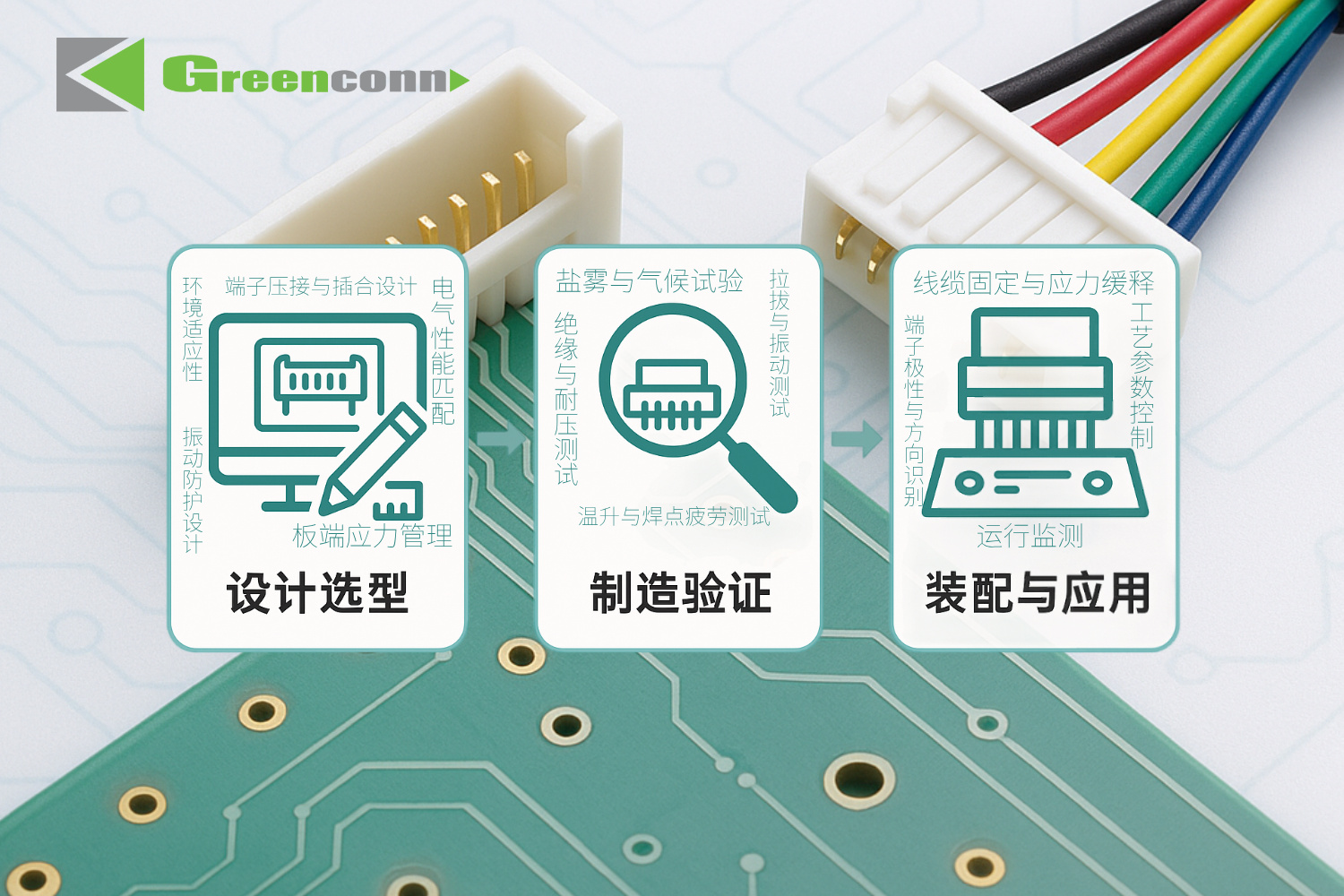

（Greenconn线对板连接器全流程可靠性保障）

一、设计选型：兼顾电气性能与结构应力控制
线对板连接器的结构需在有限空间内实现稳固电气接触和机械固定。设计阶段应重点关注：
• 端子压接与插合设计：确保压接力与插入力匹配，防止长期使用后松动；
• 电气性能匹配：合理设定额定电流、电压及接触电阻，避免端子过热或信号衰减；
• 环境适应性：选用具备防潮、防盐雾、耐热老化性能的材料与结构，以适应高湿、高温等工况；
• 振动防护设计：针对振动环境，可选用带卡扣的连接器，提高锁紧固定，避免装配或使用中脱落；
• 板端应力管理：通过加固脚或定位柱设计，防止焊点因线缆应力导致微裂。

从设计阶段对结构与材料进行精准匹配，并结合针对特定工况的防护设计，是确保线对板连接长期稳定的关键前提。

二、制造验证：以严格测试确保连接稳固

制造与验证阶段是确保设计可靠性落地的关键。以Greenconn GB02系列线对板 wafer连接器为例，在量产前均通过系统化测试：

· 盐雾与气候试验： 验证防腐蚀与耐候性能；

· 绝缘与耐压测试： ≥1000 MΩ、耐压800V AC/分钟；

· 拉拔与振动测试： 评估线缆端与板端在受力下的稳固性；

· 温升与焊点疲劳测试： 确保高负载运行下端子与焊点温升≤30℃；

通过全维度验证，确保每一只连接器在不同工作条件下都能维持稳定可靠的性能。

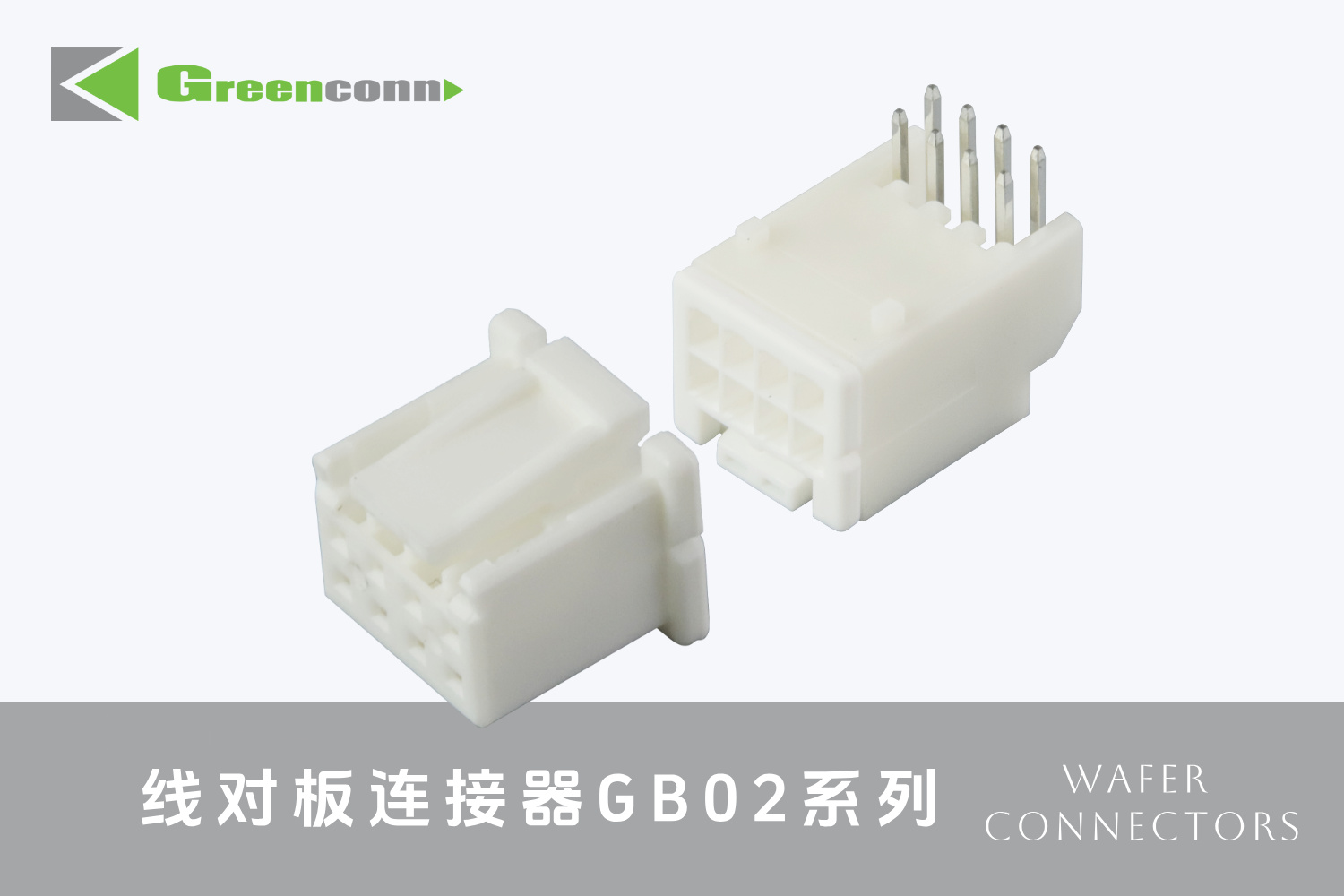

（Greenconn GB02系列线对板wafer连接器）

三、装配与应用：优化应力路径，延长系统寿命

线对板连接器在装配与使用中常受拉力、振动及热胀冷缩等应力作用，若应力传导未合理控制，极易导致焊点损伤或端子松脱。因此应在装配阶段落实以下要点：

· 线缆固定与应力缓释： 合理布线与固定，避免外力直接作用于焊点；

· 端子极性与方向识别： 严格遵守插合方向与定位结构，防止反插；

· 工艺参数控制： 管控焊接温度与时间，防止端子镀层损伤；

· 运行监测： 建立接触电阻、温升等监控基准，及时预警失效风险。

标准化装配不仅能降低失效概率，更能显著提升系统整体可靠运行时间。

四、全流程可靠性管理：以工程标准打造稳定连接

Greenconn在研发、验证与制造环节实施严格的工程标准与质量控制体系，对线缆端—板端接口进行系统化可靠性验证。
除标准化产品外，我们提供端子排列、结构尺寸、电气参数等定制化设计，以满足不同应用场景需求。通过全过程的可靠性管理，Greenconn助力客户实现高强度、高稳定的线对板连接方案，为设备长期安全运行提供坚实保障。
